由重庆市勘察设计协会组织评选的“2022年度重庆市优秀工程勘察设计奖” 获奖名单于近日正式公布。由市市政院设计二分院承担的“重庆市开州区地下综合管廊一期工程——丰太、大丘段”分别获得市政公用工程设计一等奖、水系统工程设计一等奖。

项目名称：重庆市开州区地下综合管廊一期工程——丰太、大丘段

设计单位：重庆市市政设计研究院有限公司

建设地点：重庆市开州区

项目规模：三舱管廊，全长6100米

设计团队：张国庆、杜江、何东、敖良根、谢勇、江德飞、张靖强、黄丽萍、王阳阳、李艺、李金堂、李国强、魏三越、吴予伶、刘博

01.

项目概况

——————————

本项目位于开州区滨湖北路，全长6100米，项目主要建设内容为综合管廊主体、综合管廊供配电系统、照明系统、给排水系统、通风系统、消防系统、监控系统以及监控中心、水泵房和管桥。

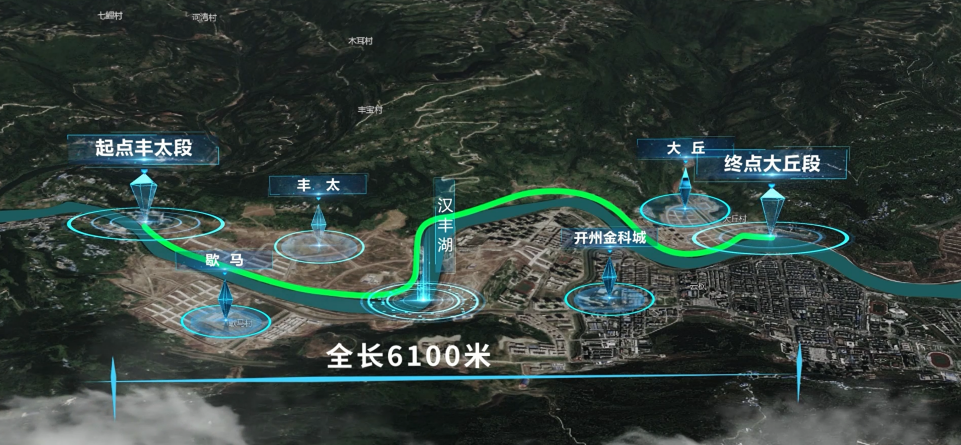

▲ 项目区位图

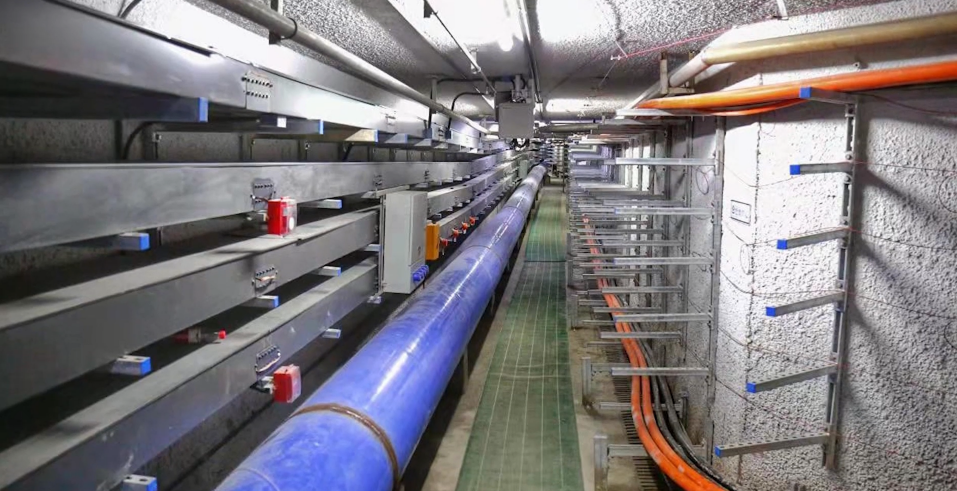

▲ 项目综合舱实景图

02.

技术特点

——————————

（1）重庆地区首例重力污水、压力污水管线共同入廊，打破重力流管线入廊难题

本项目通过调整廊内污水支墩的高度，消除污水管道与管廊不同坡差难题，将重力流和规划压力污水管同步入廊，压力与重力污水管道上下两层布置，极大提升了污水管线的运行稳定性。

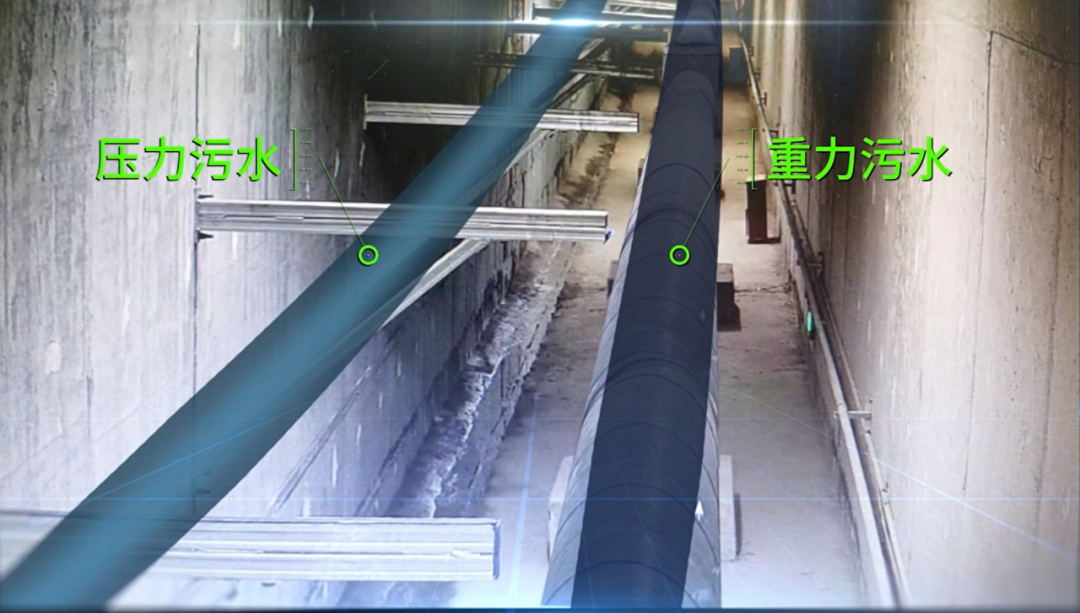

▲ 项目污水舱室布置图

（2）山地城市管廊跨河架空敷设，保证管廊系统连续性

综合管廊紧邻开州区汉丰湖，属于典型山地地貌，为保证滨湖路管廊的连续性，在8号桥冲沟位置管廊采用桥梁形式布设和4×20m钢筋混凝土现浇箱梁，摒弃了常规桥梁承重结构与管廊分离形式，将管廊结构作为桥梁的承重结构，廊桥顶后期做为人行景观桥预留。

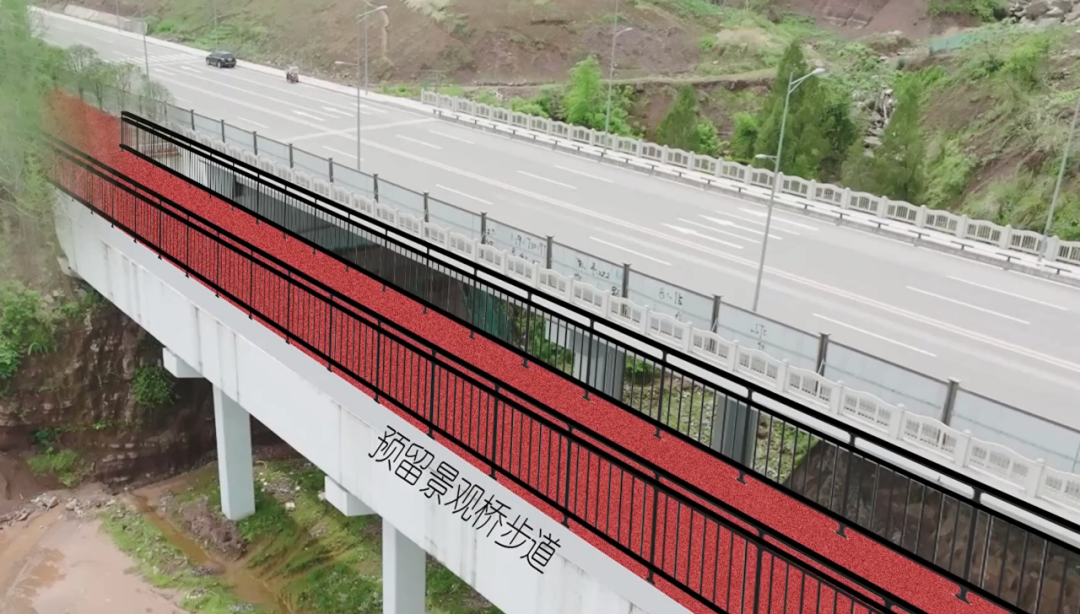

▲ 项目架空段实景图

（3）科学智能安全防护系统

综合管廊设置了高压细水雾、火灾自动报警系统、防火门监控系统、感温光纤系统、联动防排烟系统确保管廊消防安全，采用感(测)温光纤结合高压细水雾灭火系统，确保实现快速侦测和可靠扑灭火灾。

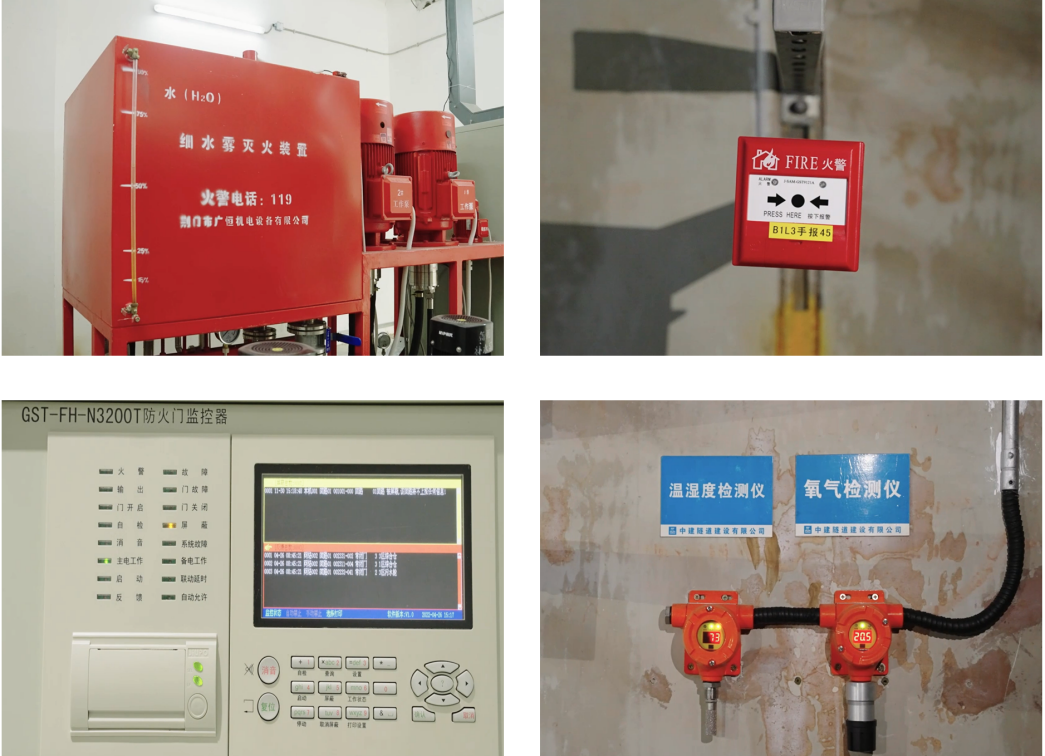

▲ 项目安全防护系统元素展示

（4）现代化自控系统，打造智慧管廊

管廊采用现代化的自动化控制系统，配备有远程视频监控、红外对射、电子井盖，设置了环境监控、设置高压细水雾、火灾自动报警系统、监控系统、感温光纤系统、联动防排烟系统，通过完善各系统之间的数据上传，实现管廊的智慧化管理。

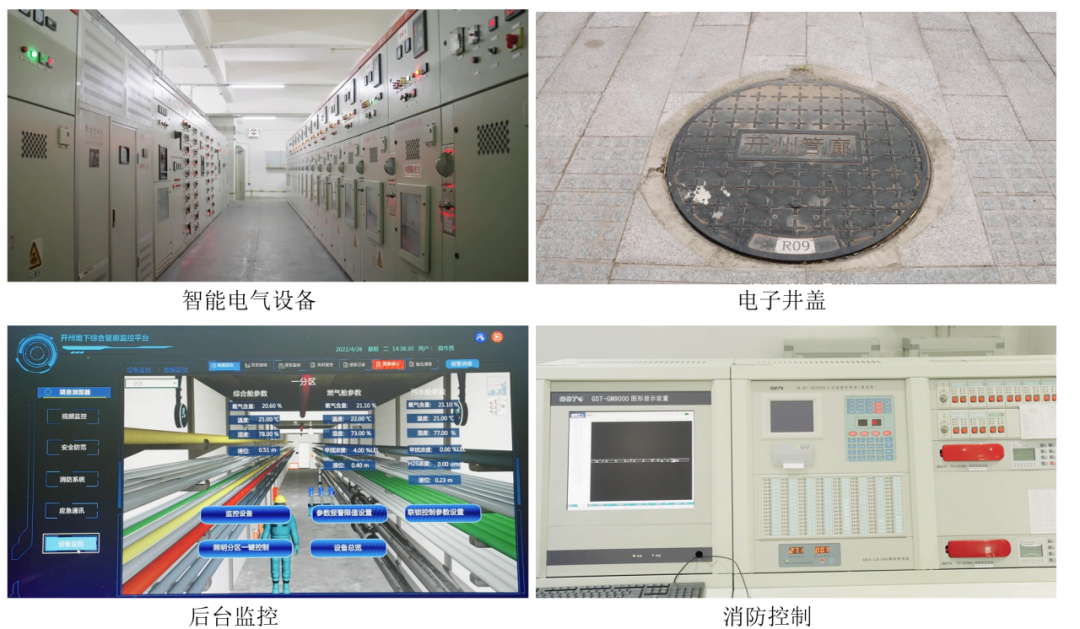

▲ 项目智慧系统元素展示

03.

创新示范

——————————

其一，项目设计时是管廊建设推广初期，缺少相关工程借鉴参考，作为示范项目，项目克服众多技术难题，经过项目成果提炼，将相关标准做法纳入《重庆市综合管廊管线（给排水、电力、通信、燃气）标准设计图集中，进而形成重庆市首批管线入廊技术图集，排水入廊、BIM应用等设计作法纳入重庆市工程建设标准《城市综合管廊建设技术标准》，同时将多项专利成果应用到本项目中，为后续综合管廊建设，提供了有利的技术支撑。

其二，本项目是重庆首个PPP建设模式的综合管廊项目，减少了政府负债，促进了投资主体的多元化，风险分配合理，提高项目运营成功率。

其三，本项目是重庆首个正式运维的长距离管廊项目，由专业运维公司维护管理，为探索综合管廊的运维模式、收费管理、绩效考核、产权合作等提供了强有力的实践经验。

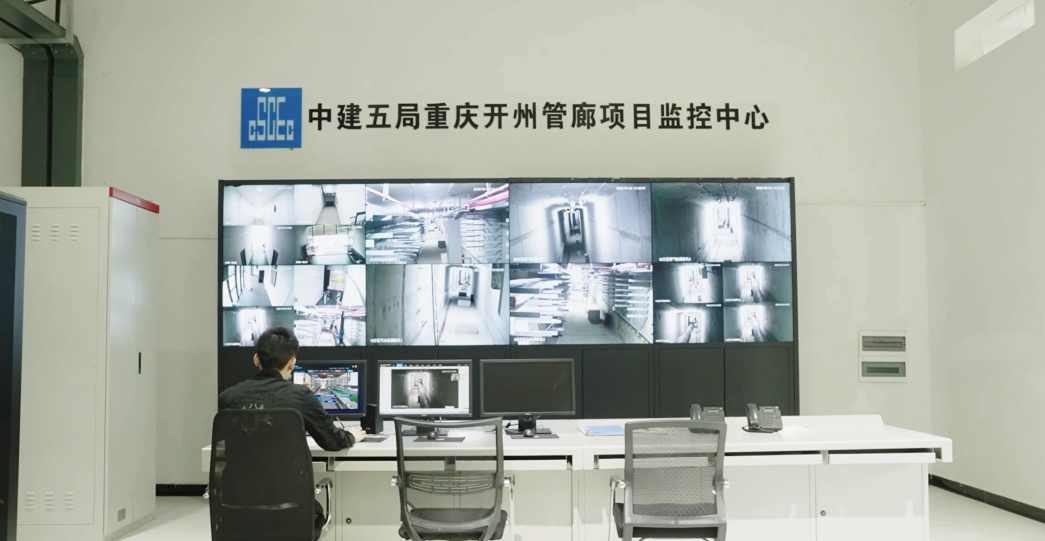

▲ 项目监控中心实景图

其四，本项目是重庆首个将BIM 技术运用于综合管廊设计及施工的工程，推广了BIM技术的应用，提升了设计质量、施工进度及质量。

04.

项目总结

——————————

从项目开工建设到运维以来，已多次接待全国各地政府机关、企事业单位学习考察，并在2021年重庆智博会作为优质项目展览，为推进综合管廊发展充分发挥了试点示范作用。

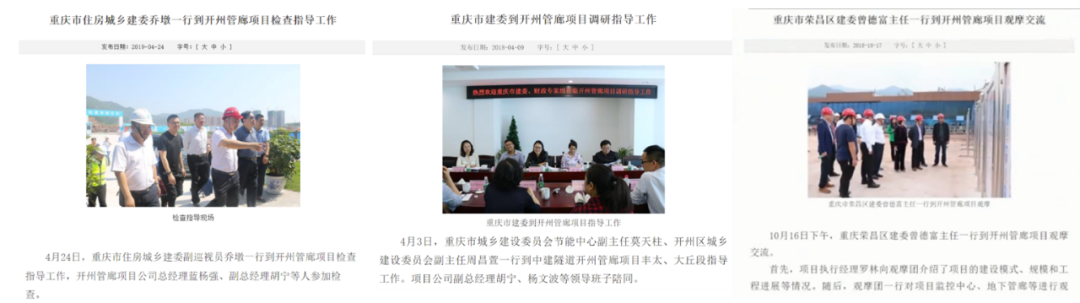

▲ 相关单位到本项目学习考察新闻摘要
