由重庆市勘察设计协会组织评选的“2022年度重庆市优秀工程勘察设计奖获奖名单”于近日正式公布，我司设计二分院承担的重庆市江津区白沙园区供水工程勘察设计获得水系统组二等奖。

项目名称：重庆市江津区白沙园区供水工程勘察设计

设计单位：重庆市市政设计研究院有限公司

建设地点：重庆市江津区白沙

用地面积：2.5ha

处理规模：近期2.5万吨/d、远期5万吨/d

设计团队：何东、敖良根、黄丽萍、张靖强、李金堂、朱波、李艺、高歌

01.

项目概况

——————————

江津区白沙园区供水工程勘察设计，是江津区白沙园区的系统化供水工程。项目包括新建近期2.5万吨/d、远期5万吨/d的自来水厂一座，占地2.5ha；新建取水工程一处，包括深度29m的取水泵房一座，取水管道2根，取水头部一座；新建原水输水管道1.8km；新建高低位高位水池各一座，配水管道4.5km。

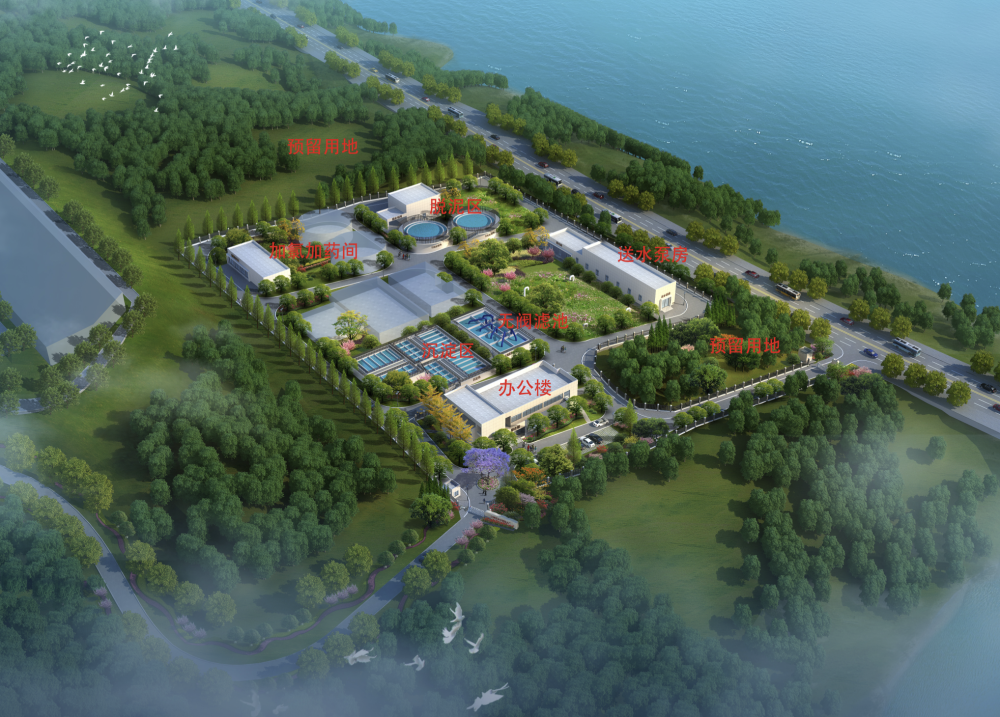

▲ 项目厂区效果图

02.

技术特色

——————————

 本项目包含六大特点。

（1）近期和远期结合，现状与规划结合

本项目相关设备用房按照远期建设，设备按照近期配置，并在场地上预留扩建空间。项目配水管网与现状配水管网系统互联互通，与现状白沙老水厂形成两路水源，共同保障系统供水安全，提升城市韧性。

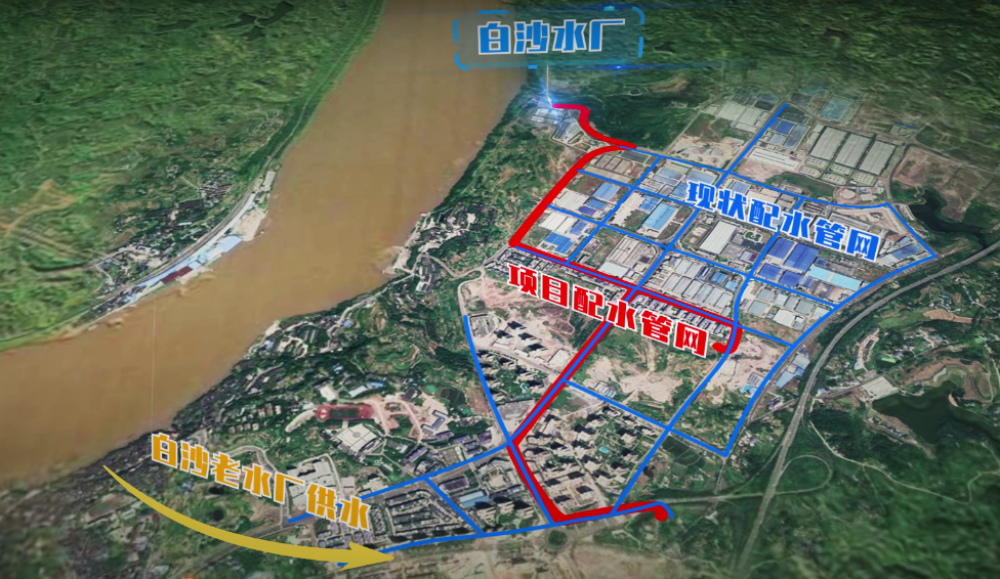

▲ 项目供水管网系统图

（2）科学选择净水工艺

针对长江水质特点综合经济效益，项目采用常规处理工艺和排泥水处理、反冲洗水回用工艺。项目结合场地空间灵活运用三组无阀滤池的组合，以最优空间建设制水主体工艺，并预留扩建空间。项目在长江洪水期间浊度最高可达3000多，通过设置污泥收集池、反冲洗水收集池，经沉淀浓缩、压滤干化后外运，满足环保要求。

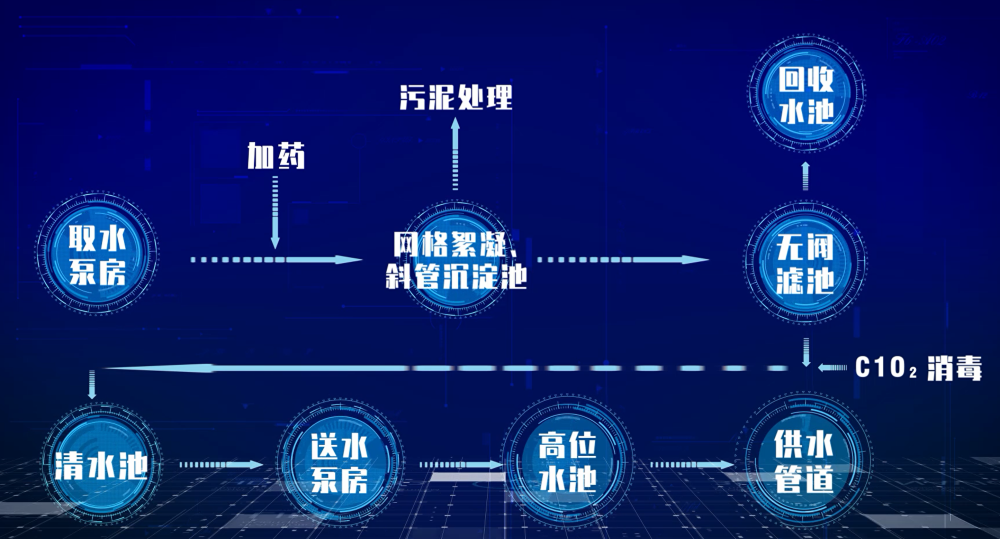

▲ 项目工艺流程图

▲ 项目无阀滤池实景图

（3）克服难点，优化取水系统

根据厂址处长江水文地质情况，选用河床式取水构筑物，取水头部深入河心百余米，取水泵房深达29m，设计克服水下复杂因素，合理结合水下地形、水位、施工条件，综合采取取水头部基础加固、水下作业、栈桥围堰等措施实现取水头部的建设，促进了长江取水施工工艺的成熟。

泵房内部优化细节设计保证后期运维，包括设置覆盖整个取水泵房的底部检修钢格板、设置双根原水取水管道、设备房空间优化、充分利用大小泵搭配和长江水位优化运行能耗等。

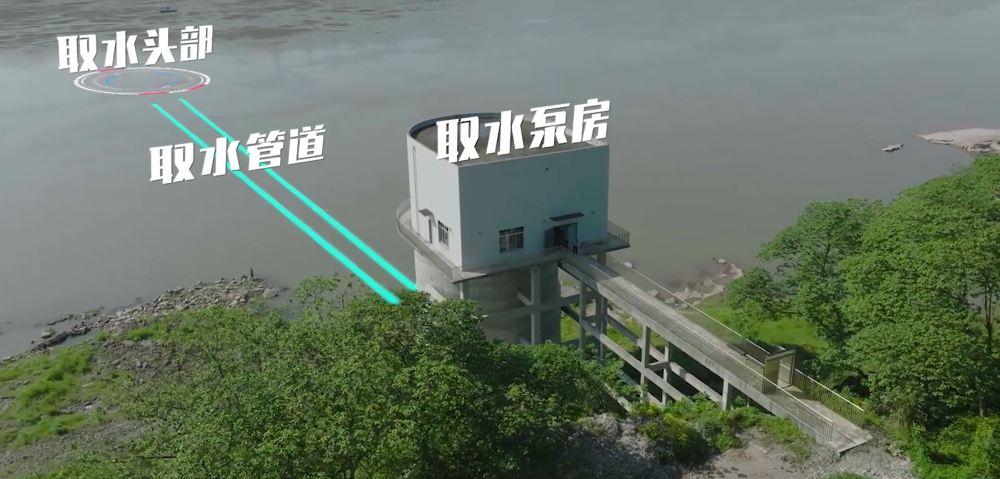

▲ 项目取水泵房实景图

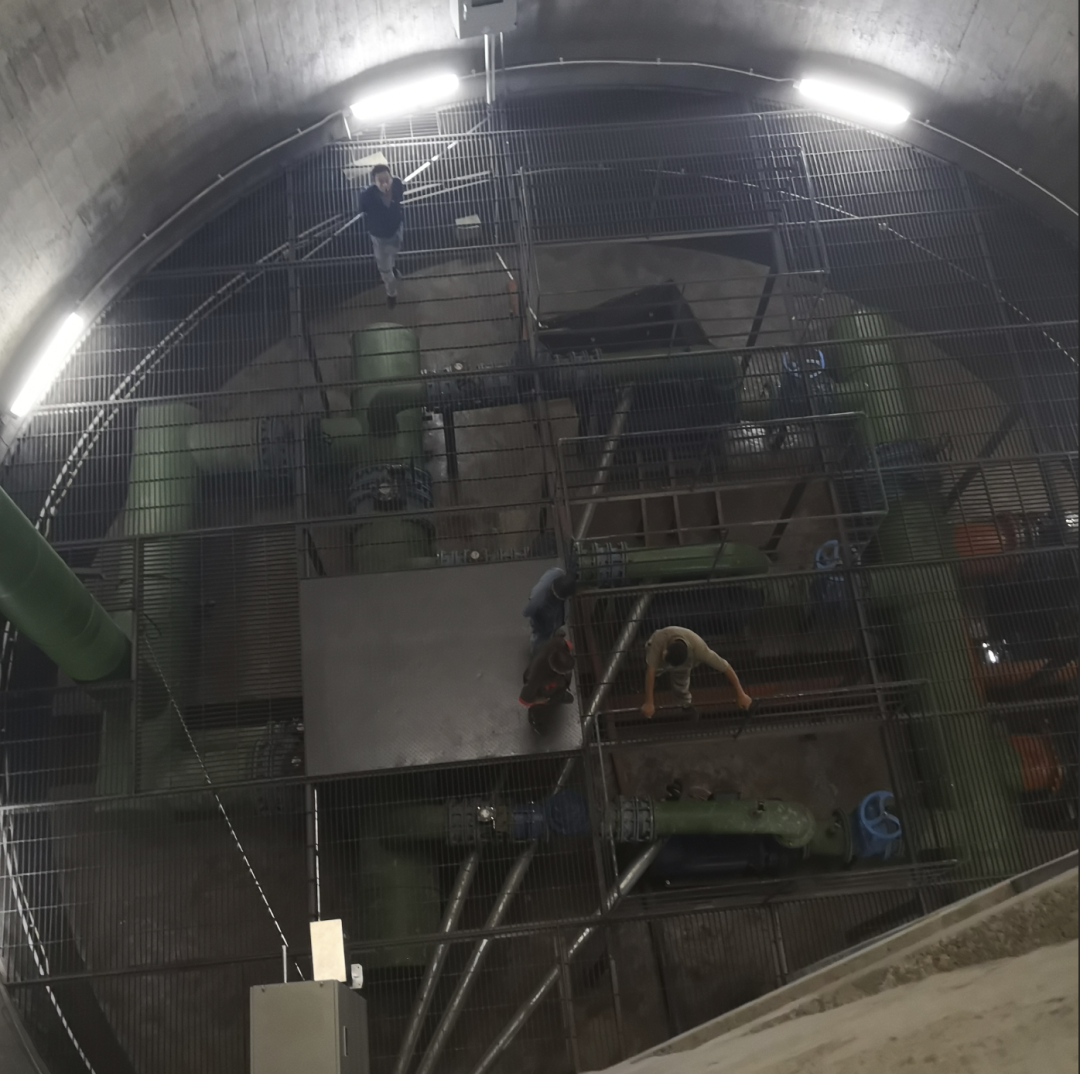

▲ 取水泵房内部实景图

（4）结合山地地貌，合理选择供水管网系统

项目供水区域白沙园区高差达到115m，综合分析采用并联分区供水系统、高位水池以降低管网的工作压力、保障供水安全性，节约能耗超23%；送水泵房低扬程供低区、高扬程供高区。高位水池注重细节设计，通过筏板基础克服地形困难并设置检修爬梯便于后期运维。

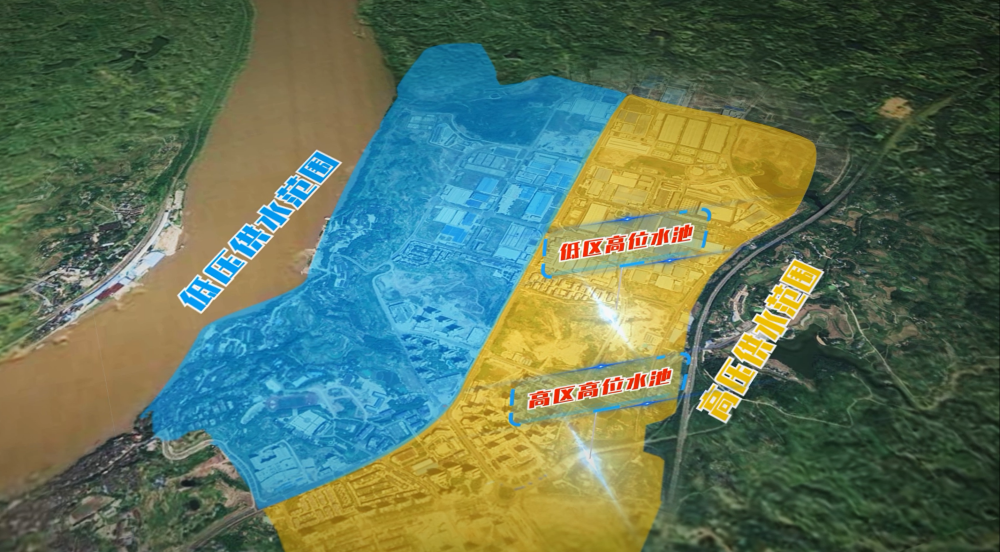

▲ 配水管网分区示意图

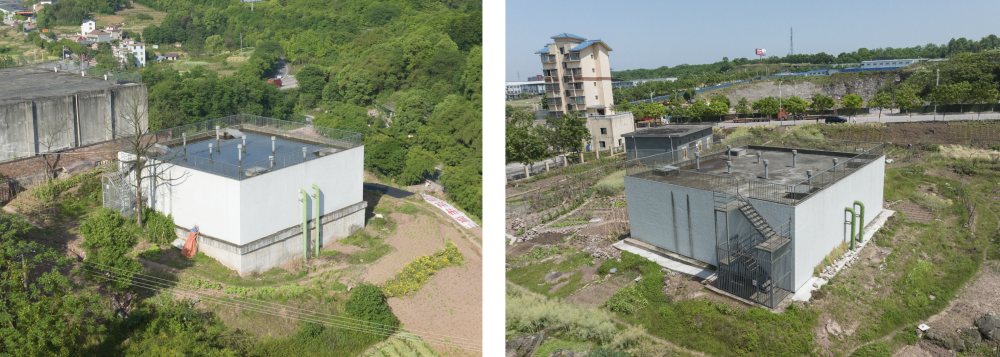

▲高位水池和低位水池实景图

（5）现代化自控系统，打造智慧水厂系统

本项目从水厂主体、取水系统、管网系统均采取综合自动化控制系统，根据现代社会的科技发展，管廊的自动化控制系统采用新型的电子产品，完善各系统之间的数据上传，实现整个供水系统的智能化控制管理，加快了智慧水务的发展。

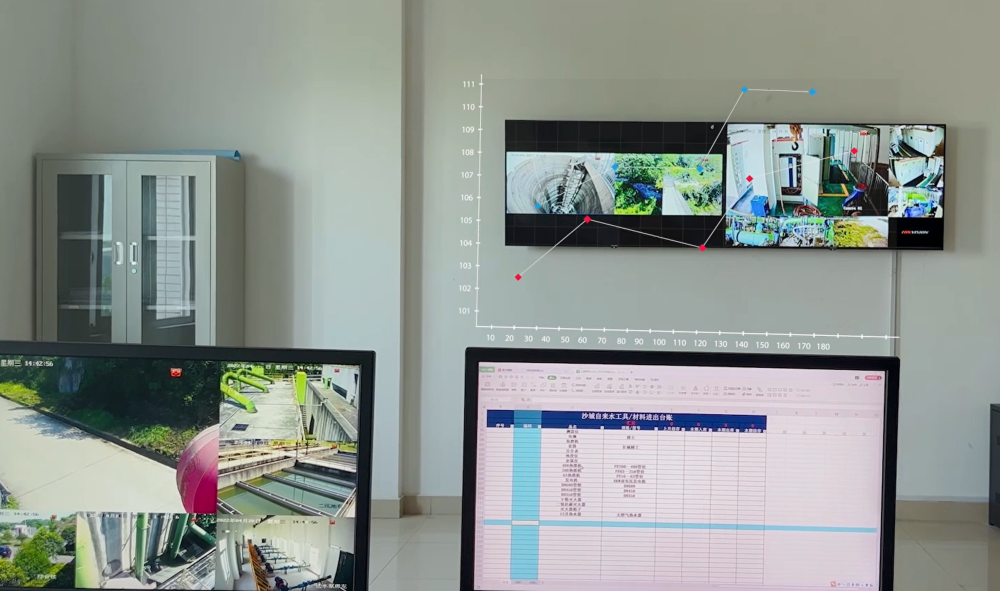

▲ 中控室实景图

（6）多方面综合，合理布置厂区平面竖向

结合地形高差并增设桩板挡墙实现场地建设，厂区布置功能清晰、结构紧凑、管理便利。沉淀池、无阀滤池、清水池、送水泵房及配电间从东向西布置，以缩短流程方便管理，加药间靠近沉淀池，减少投药管长度，综合楼布置厂前区，与厂内道路、停车场构成整体，周围辅以较大面积绿化，厂前区视野开阔，建筑轮廓线富于变化，色彩丰富。

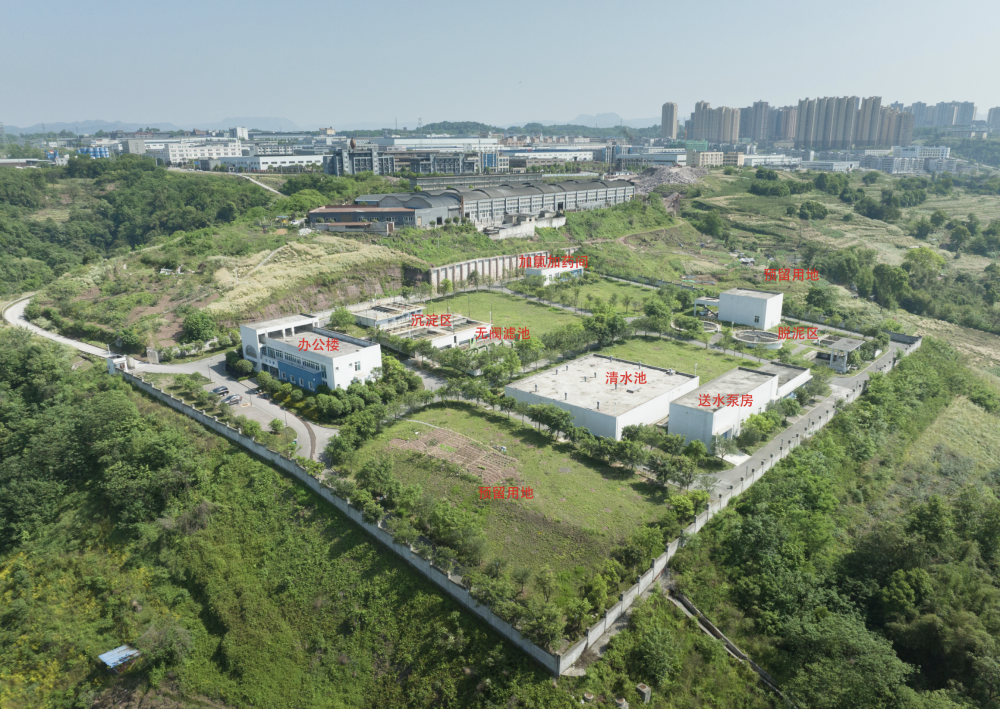

▲ 项目厂区总平面实景图

03.

工程总结

——————————

项目建设加快了智慧水务的发展，促进了长江取水施工工艺成熟，提升了山地城市供水安全和韧性城市的建设。项目2020年8月份竣工，目前已投入运行，达标供水，为白沙园区开发建设和经济发展提供了有力保障。
